手提袋制作注意事项

手提袋及类似工艺用纸说明

微信号：15225080030
添加微信好友, 获取更多信息
复制微信号

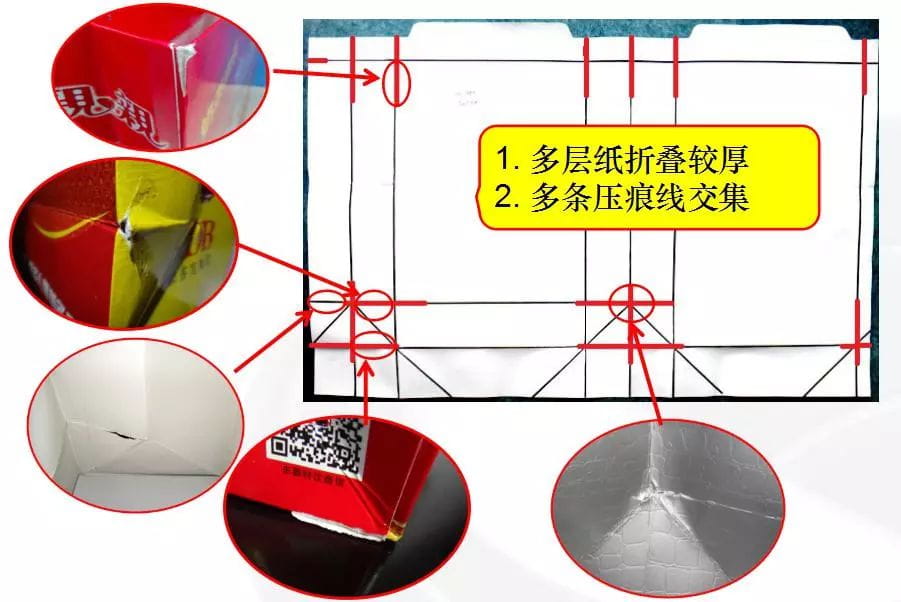

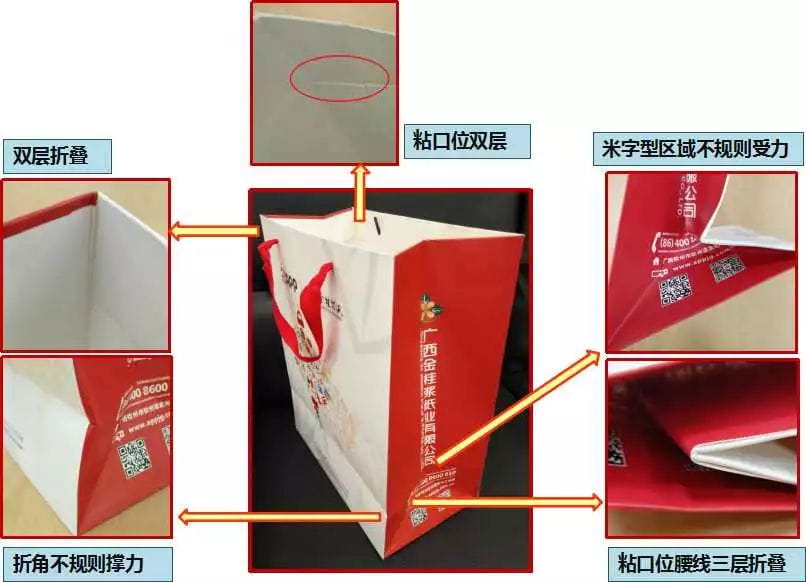

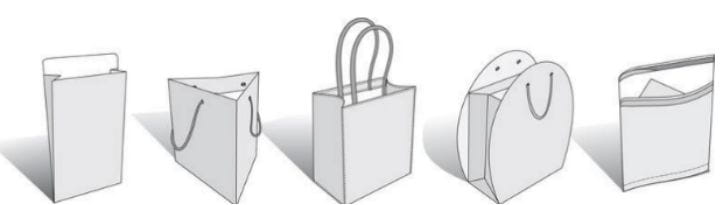

1、手提袋及类似工艺：凡在成型中出现双层或多层纸张正反折，多条压痕线交集的米字型区域的工艺，对纸 张耐折的要求比普通包装盒要高，建议归类在手提袋用途;

2、纸种选择：在APP工业用纸所有纸种中，只有金丽 IVS 手提袋专用纸定位为手提袋用途，其余纸种均不接受手提袋爆裂类客诉;

3、高克重纸张：由于单面涂布白卡纸张，相较于其它手提袋纸种，挺度更好，在使用高克重(250克及以上 克重)纸张制作手提袋时，应更多的关注工艺细节，以防止出现爆裂问题。

牛皮纸类：性价比高，强度好，但印刷及成型效果一般，常用于大众快消类产品

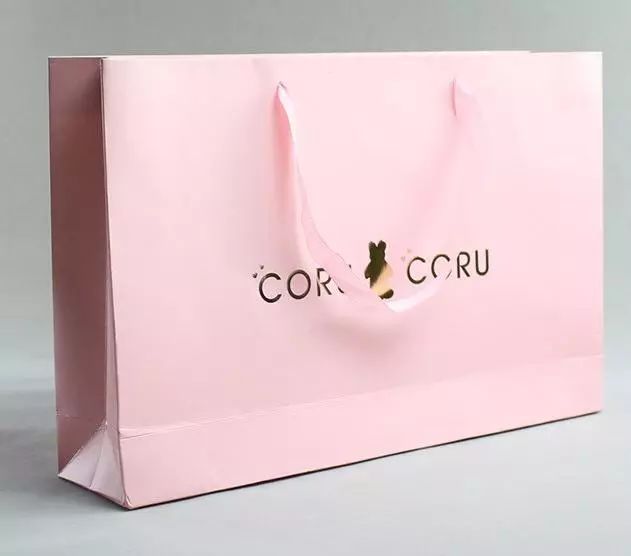

铜版纸手提袋

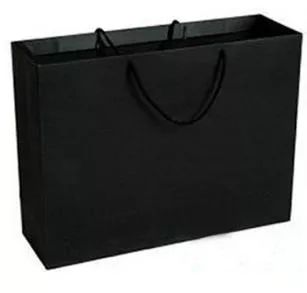

  特种纸手提袋

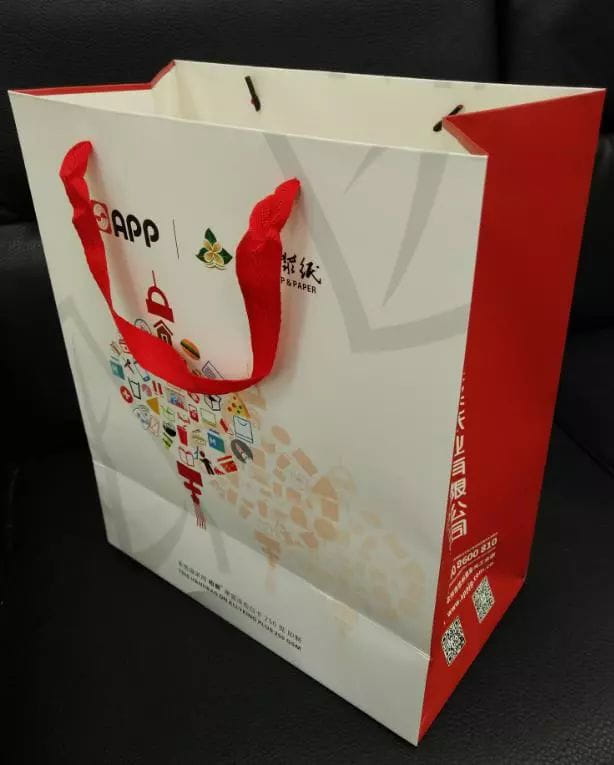

白卡纸手提袋

白卡纸类：印刷效果好，挺度高，成型效果优异，常用于食品、化妆品、电子产品、房地产展示类产品;

白板/灰板类：印刷及成型效果好，性价比高，常用于食品、电子产品、服装类产品;

铜版纸类：印刷效果优异，适合双面印刷，成型效果好，常用于高档服装、儿童用品等产品，外销较多;

特种纸类：纸张面感好，艺术感强，常用于高档文创、礼品、服装类产品。

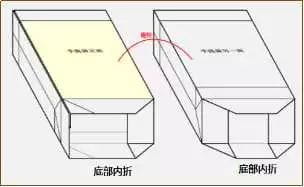

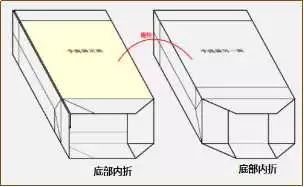

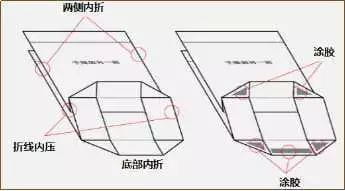

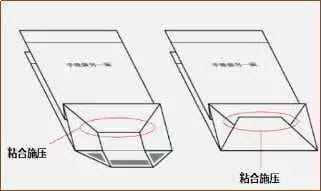

1

2

3

6

5

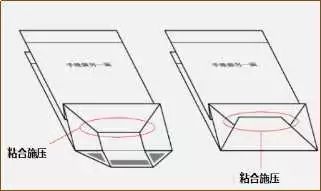

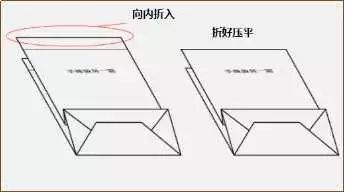

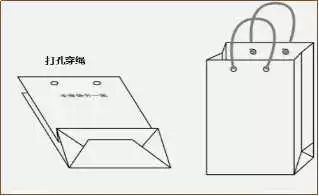

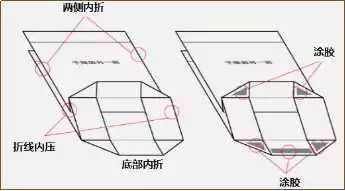

4

非覆膜类产品风险提示：手提袋覆膜与不覆膜，其制作时对纸张的耐折要求存在很大差异性。单面涂布白卡纸有着更好的挺度，在制作非覆膜类产品时，必须评估工艺环境及爆裂风险，建议全工序打样确认使用效果。并在大货生产时严格参照打样参数。

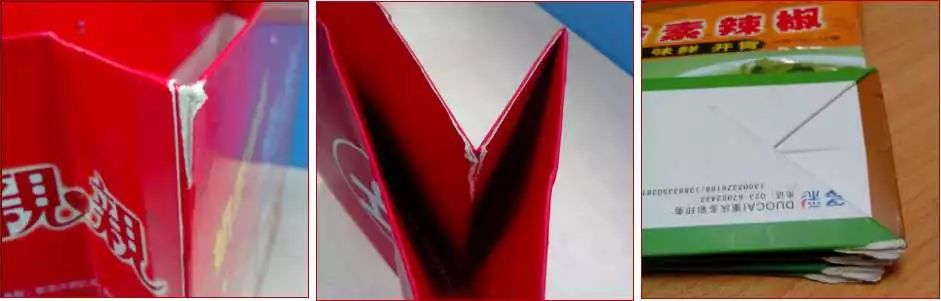

多层折叠部分爆裂，一般在成袋时就已经表现出来。

造成爆裂的原因：

①纸张厚挺度大，耐折度偏低，环境温湿度过低，未覆膜；

②压痕线不规范，多张模切；

③成袋手法不规范，压痕线对不齐，折线时力度太大

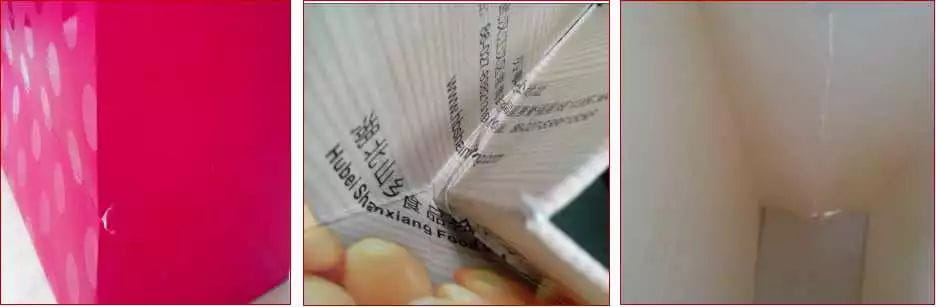

侧角与内侧反折线(米字型区域)部分的爆裂，一般在撑开造成爆裂的原因：

①纸张厚挺度高，耐折度偏低，环境温湿度过低，未覆膜;

②压痕线不规范，多张模切，袋型侧面宽不易打开;

③成袋手法不规范，撑开时动作不规范。

下一期：手提袋制作爆裂问题的改善措施，敬请期待！
